Beispielsweise so:
Aber auch das ist nur ein "Serviervorschlag", es sind auch andere Lösungen denk- und machbar.

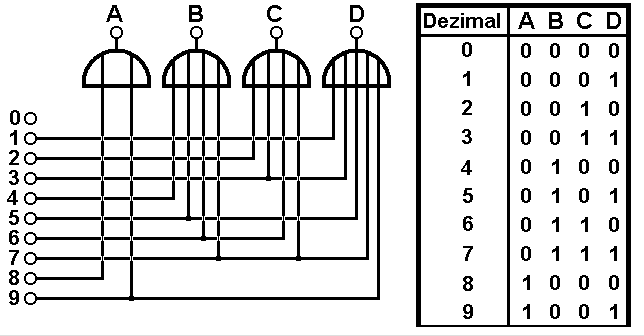

Die Eingangs-Signale 0-9 werden unverändert auf 4 Oder-Gatter geleitet, wobei jedes dieser Gatter eine andere Auswahl bekommt, Nur wenn ein Eingang eines Oder-Gatters "1" sind, gibt es die gewünschte Dualstelle frei. Hier kann man es ausprobieren. Dass auch dann die Dualzahl 0000 angezeigt wird, wenn gar keine Taste gedrückt ist? Das ist ein Schönheitsfehler, der irgendwie behoben werden sollte und auch behoben werden kann.
Wichtig ist aber immer zu bedenken, dass die Umwandlung der Dezimalziffer in eine binäre Dualzahl sehr sinnvoll ist, aber es besteht computertechnisch keine Notwendigkeit dazu! Auch könnte eine andere Schaltung ein anderes Muster liefern.
